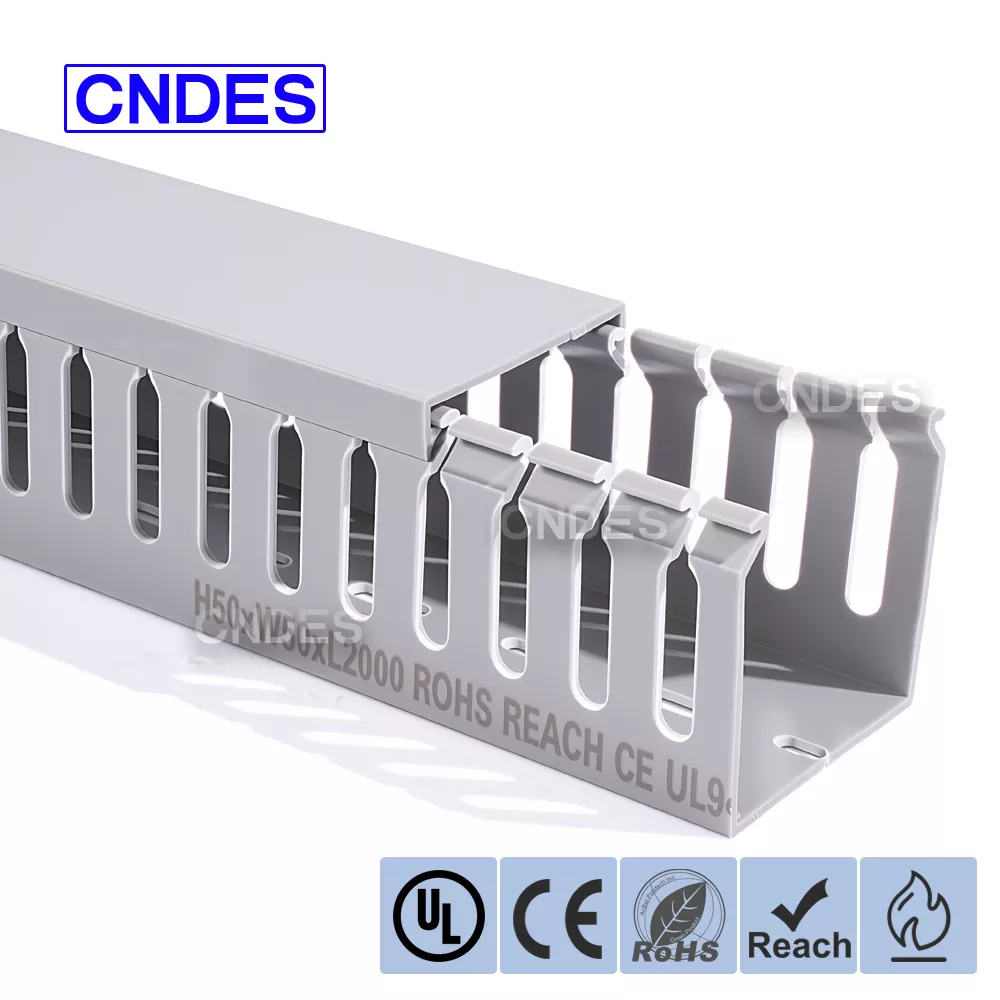

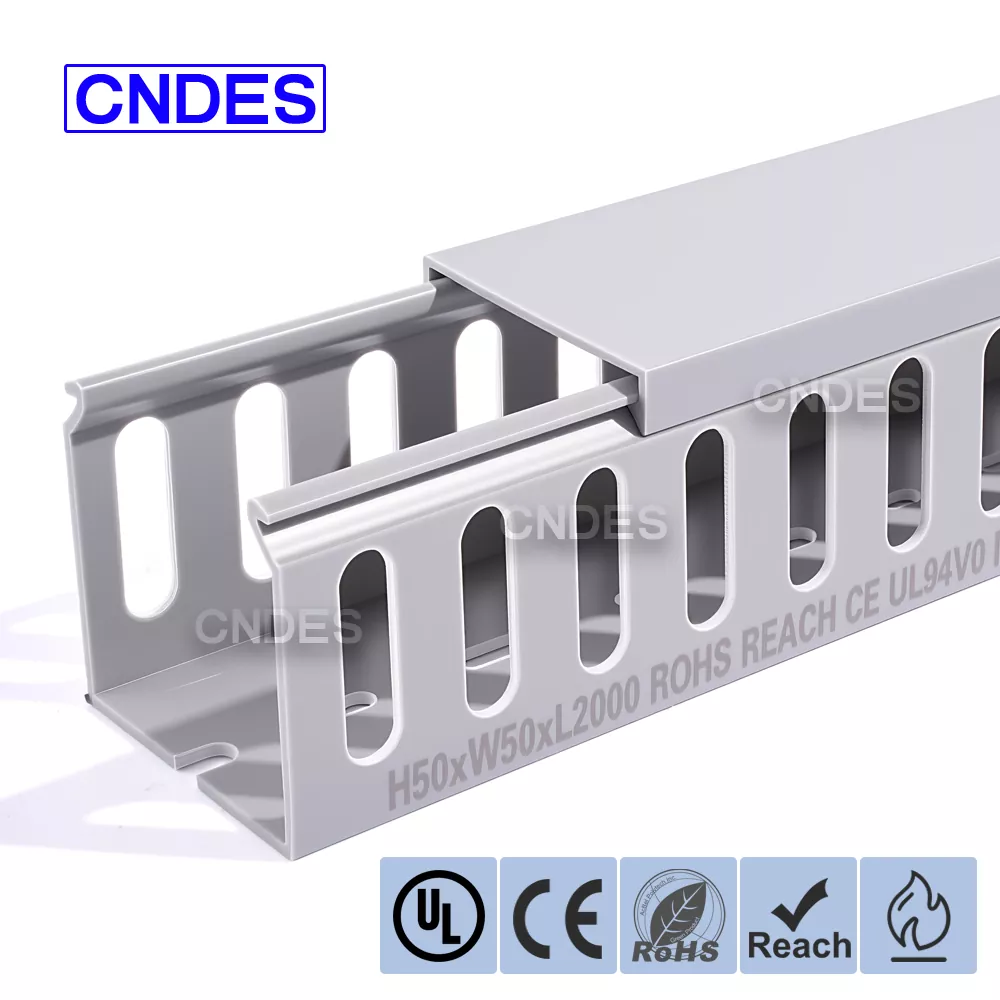

Saluran Pengkabelan Tipe Jari PVC Berlubang 50×50

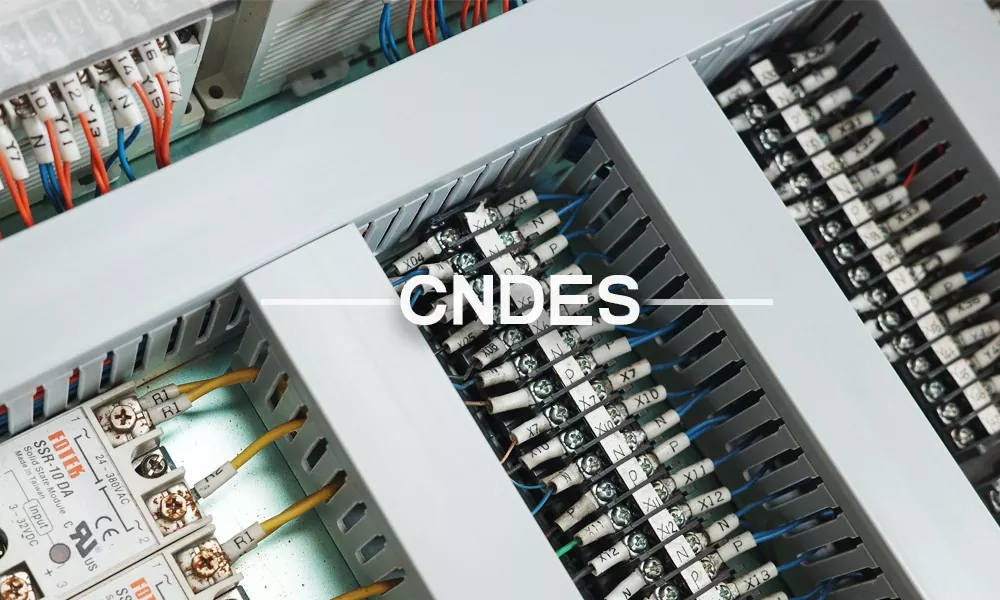

Saluran Pengkabelan Tipe Jari PVC Berlubang 50×50 yang Disesuaikan dirancang untuk pengaturan kabel yang efisien di panel listrik, lemari otomasi, dan sistem kontrol industri. Menampilkan profil persegi yang seimbang dan slot terbuka tipe jari, saluran kabel ini memungkinkan percabangan kabel yang cepat, perutean yang bersih, dan perawatan yang mudah.

Diproduksi oleh CNDES, produsen dan pemasok saluran kabel PVC profesional di Tiongkok, model ini banyak digunakan dalam aplikasi yang membutuhkan fleksibilitas, keamanan, dan daya tahan jangka panjang.

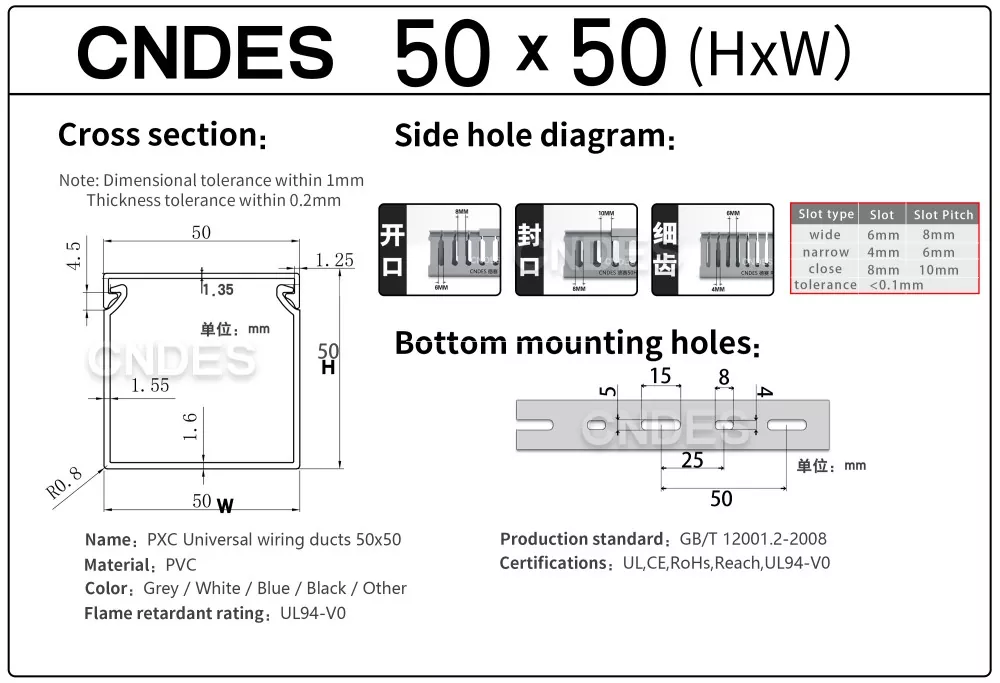

50*50-dokumen spesifikasi

Petunjuk Penggunaan

1. Persiapan Pra-Instalasi

Sebelum pemasangan, pilih ukuran saluran dan lebar slot yang sesuai dengan jumlah kabel, diameter kabel, dan lingkungan pemasangan, seperti ruang yang tersedia dan suhu pengoperasian.

Misalnya, desain slot tipe jari yang sempit cocok untuk area komponen dengan kepadatan tinggi, sementara slot yang lebih lebar memungkinkan perutean bundel kabel yang lebih besar menjadi lebih mudah.

Saat memasang Saluran Pengkabelan Tipe Jari PVC Berlubang 50×50 Berkualitas, rencanakan jalur perutean kabel terlebih dahulu dan tandai posisi pemasangan di dinding atau di dalam lemari listrik. Hindari area dengan tepi tajam, getaran berlebihan, atau suhu tinggi.

Gunakan pita pengukur dan spidol untuk memastikan penentuan posisi yang akurat dan perutean yang lancar.

Siapkan peralatan yang diperlukan, termasuk obeng, bor listrik (jika diperlukan pengeboran), level, dan alat pemotong seperti gergaji atau pemotong saluran kabel khusus.

2. Mengamankan Rel Dasar

Jika dipasang di dinding atau kabinet, gunakan bor listrik untuk membuat lubang di titik yang ditandai. Masukkan jangkar ekspansi atau jangkar plastik. Pastikan diameter lubang bor sesuai dengan ukuran jangkar untuk mencegah ketidakstabilan akibat lubang yang terlalu besar. Sejajarkan rel dasar Saluran Kabel Tipe Jari PVC Berlubang dengan titik pemasangan dan kencangkan sekrup menggunakan obeng untuk memastikan rel aman dan tidak goyah. Prioritaskan penggunaan lubang pemasangan saluran yang sudah dibor sebelumnya. Jika titik pemasangan tambahan diperlukan, bor sendiri lubangnya. Gunakan level untuk memeriksa keselarasan horizontal saluran dasar, mencegah kesulitan dengan pemasangan pelat penutup atau kemiringan kabel berikutnya. Setelah penyetelan, kencangkan kembali sekrup untuk mencegah pergeseran.

3. Organisasi dan Penyisipan Kabel

Sebelum memasukkan kabel, kelompokkan kabel berdasarkan fungsinya—misalnya kabel daya, kabel sinyal, atau kabel data—dan beri label jika perlu. Periksa apakah diameter kabel sesuai dengan lebar slot.

Masukkan kabel secara perlahan melalui slot samping atau bukaan ujung Saluran Pengkabelan Tipe Jari PVC Berlubang 50×50 Berkinerja Tinggi, hindari tarikan berlebihan yang dapat merusak insulasi kabel.

Untuk kabel yang lebih besar, “jari” slot individual dapat dilepas di sepanjang garis yang sudah dipotong atau dipangkas menggunakan alat pemotong untuk membuat bukaan yang lebih lebar.

Susun kabel berlapis-lapis untuk meningkatkan pengorganisasian dan pemeliharaan di masa mendatang. Praktik yang umum adalah menempatkan kabel daya di bagian bawah dan kabel sinyal di lapisan atas untuk mengurangi interferensi.

4. Pemasangan Pelat Penutup

Sejajarkan pelat penutup dengan saluran dasar, pastikan tepi pelat penutup terpasang sepenuhnya dengan klip atau alur geser saluran dasar. Untuk menggeser pelat penutup, geser ke dalam dari salah satu ujungnya; untuk jenis clip-on, tekan hingga terkunci pada posisinya. Tekan kuat pelat penutup untuk mengencangkannya ke saluran dasar. Untuk Saluran Pengkabelan Tipe Jari PVC Berlubang, putar pelat penutup ke posisi terkunci. Periksa pelat penutup apakah rata untuk mencegah pengangkatan setempat yang dapat menyebabkan masuknya debu. Pastikan pelat penutup aman dan tidak ada celah untuk mencegah debu atau benda asing memasuki bagian dalam saluran. Jika diperlukan penyegelan yang lebih baik, aplikasikan sealant pada tepi pelat penutup (pilih perekat yang kompatibel dengan PVC).

5.Penanganan Skenario Khusus

Saat memasang pada permukaan vertikal, pilih penutup dengan desain anti selip (misalnya bantalan karet atau jenis yang diperkuat jepret) untuk mencegah selip. Periksa secara berkala Saluran Pengkabelan Tipe Jari PVC Berlubang yang dipasang secara vertikal untuk memastikan penutup tetap aman dari kelonggaran gravitasi. Di ruang terbatas, potong saluran dengan panjang yang sesuai (gunakan alat pemotong khusus untuk menjaga tepian tetap bersih dan rata). Setelah memotong, periksa ketajaman tepi potongan. Amplas dengan kertas abrasif jika perlu untuk mencegah cedera pada kabel atau operator. Jika suhu sekitar mendekati batas suhu atas saluran (misalnya, 50°C atau 85°C), pilih model yang tahan suhu tinggi atau terapkan tindakan pembuangan panas tambahan. Misalnya, sediakan ruang ventilasi di sekitar saluran atau pasang kipas pendingin.
